Cara konfigurasi OSPF Multi area, Fail Over, Stub, Totaly-Stub dan NSSA Mikrotik - Pada file dokumentasi ini, saya
membahas cukup banyak objek diantaranya OSPF Multi-area, OSPF Fail-over, OSPF
Stub-area, OSPF totally-stub area dan OSPF Not-so-stubby area (NSSA) sehingga
pembahasanya juga akan lebih panjang.
Pada topologi diatas, terdapat
area0/backbone area yang terhubung ke beberapa area, dimana setiap area akan
memperoleh tipe LSA sesuai peruntukanya. Baiklah, mari kita bahas satu per
satu.
A. Area 0 atau Backbone Area
Berikut konfigurasi Router pada Area0,
#Mengubah nama router/hostname
/system identity
set name=R-1
#Mengubah router-id
/routing ospf instance
set [ find default=yes ] router-id=1.1.1.1
/ip address
add address=13.13.13.1/30 interface=ether2 network=13.13.13.0
add address=12.12.12.1/30 interface=ether1 network=12.12.12.0
#Menambahkan network yang saling direclty connected
/routing ospf network
add area=backbone network=12.12.12.0/30
add area=backbone network=13.13.13.0/30
/system identity
set name=R-2
/routing ospf instance
set [ find default=yes ] router-id=2.2.2.2
/ip address
add address=12.12.12.2/30 interface=ether2 network=12.12.12.0
add address=24.24.24.1/30 interface=ether1 network=24.24.24.0
/routing ospf network
add area=backbone network=12.12.12.0/30
add area=backbone network=24.24.24.0/30
/system identity
set name=R-3
/routing ospf instance
set [ find default=yes ] router-id=3.3.3.3
/ip address
add address=13.13.13.2/30 interface=ether2 network=13.13.13.0
add address=34.34.34.1/30 interface=ether1 network=34.34.34.0
/routing ospf network
add area=backbone network=13.13.13.0/30
add area=backbone network=34.34.34.0/30
/system identity
set name=R-4
/routing ospf instance
set [ find default=yes ] router-id=4.4.4.4
/ip address
add address=34.34.34.2/30 interface=ether1 network=34.34.34.0
add address=24.24.24.2/30 interface=ether2 network=24.24.24.0
/routing ospf network
add area=backbone network=24.24.24.0/30
add area=backbone network=34.34.34.0/30
B. Stub Area
Tujuan menggunakan area ini agar tidak membawa external routes, sehingga dapat mengurangi ukuran database dan memory pada router tersebut. Area paling ujung, dimana area ini tidak mendapatkan advertise routing dari ABR maupun ASBR.
Area yang digunakan adalah area-1, jadi masing-masing router harus menggunakan area yang sama. Walaupun tidak membawa external router, tetapi pada stub-area ini masih mendapatkan summary-lsa dengan opsi inject-summary-lsas=yes.
/ip address
add address=15.15.15.1/30 interface=ether5 network=15.15.15.0
#Mengaktifkan ospf dengan type stub, pada area1, dan mengenable inject-summary-lsas
/routing ospf area
add area-id=1.1.1.1 default-cost=1 inject-summary-lsas=yes name=area1 type=stub
#Menambahkan direct-connected network pada OSPF
/routing ospf network
add area=area1 network=15.15.15.0/30
#pengaturan sama dengan R-1 karena berada dalam 1 area yang sama, menambah area-1
/system identity
set name=R-5
/routing ospf area
add area-id=1.1.1.1 default-cost=1 inject-summary-lsas=yes name=area1 type=stub
/routing ospf instance
set [ find default=yes ] router-id=5.5.5.5
/ip address
add address=15.15.15.2/30 interface=ether1 network=15.15.15.0
/routing ospf network
add area=area1 network=15.15.15.0/30
Pengecekan LSA
C. Totally-stub-area
Pada ara stub sebelumnya, router masih mendapatkan summary-network. Totally-stub-area melakukan blok pada external route dan sumarry-network. Dengan opsi inject-summary-lsas=no, maka external router dan summary-network tidak akan muncul pada tabel lsa. Jangan terkecoh, pada tabel lsa masih ada summary-network, namun itu bukan summary-network, melainkan gateway utama router tersebut.
Pada totally-stub-area ini terdapat 3 router, 1 sebagai ASBR yakni R-3 yang terhubugn dengan backbone dan 2 lainya yang berada pada totally-stub-area.
#Menambah area baru, dengan opsi inject-summary-lsa=no
/routing ospf area
add area-id=3.3.3.3 default-cost=1 inject-summary-lsas=no name=area3 type=stub
/ip address
add address=36.36.36.1/30 interface=ether4 network=36.36.36.0
add address=37.37.37.1/30 interface=ether5 network=37.37.37.0
/routing ospf network
add area=area3 network=36.36.36.0/30
add area=area3 network=37.37.37.0/30
/system identity
set name=R-6
/routing ospf area
add area-id=3.3.3.3 default-cost=1 inject-summary-lsas=no name=area3 type=stub
/ip address
add address=36.36.36.2/30 interface=ether1 network=36.36.36.0
/routing ospf network
add area=area3 network=36.36.36.0/30
/system identity
set name=R-7
/routing ospf area
add area-id=3.3.3.3 default-cost=1 inject-summary-lsas=no name=area3 type=stub
/ip address
add address=37.37.37.2/30 interface=ether1 network=37.37.37.0
/routing ospf network
add area=area3 network=37.37.37.0/30
Gambar diatas merupakan generate lsa pada totally-stub-area, summary-network merupakan gateway, bukan summary-network dari seluruh router yang berada di externalD. Not-so-stubby area (NSSA)
Berikut konfigurasi NSSA
#Menambahkan area baru, dengan opsi inject-summary-lsas=yes type nssa
/routing ospf area
add area-id=2.2.2.2 default-cost=1 inject-summary-lsas=yes name=area2 \
translator-role=translate-candidate type=nssa
/ip address
add address=48.48.48.1/30 interface=ether5 network=48.48.48.0
/routing ospf network
add area=area2 network=48.48.48.0/30
/system identity
set name=R-8
/ip address
add address=48.48.48.2/30 interface=ether1 network=48.48.48.0
add address=192.168.89.1/24 interface=ether3 network=192.168.89.0
#Membuat area yang disamakan dengan R-4 type nssa
/routing ospf area
add area-id=2.2.2.2 default-cost=1 inject-summary-lsas=yes name=area2 translator-role=translate-candidate type=nssa
#Meredistribute ip address yang terkoneksi langsung,
#serta redistribute-routing rip
/routing ospf instance
set [ find default=yes ] redistribute-connected=as-type-1 redistribute-rip=as-type-1 router-id=8.8.8.8
/routing ospf network
add area=area2 network=48.48.48.0/30
#selain itu, dari R-8 ke R-9 menggunakan RIP,
#dengan set redistributed-connected yes
/routing rip
set distribute-default=always redistribute-connected=yes
/routing rip network
add network=192.168.89.0/24
/system identity
set name=R-9
/ip address
add address=192.168.89.2/24 interface=ether1 network=192.168.89.0
/routing rip
set distribute-default=always redistribute-connected=yes
/routing rip network
add network=192.168.89.0/24

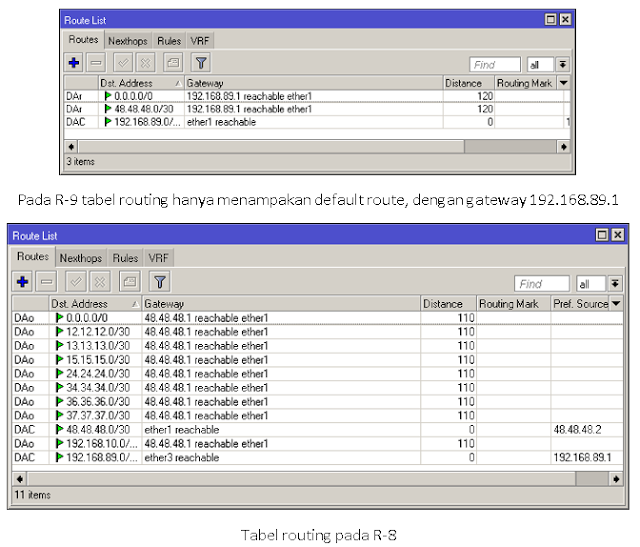

Diatas adalah tabel lsa pada R-8, dimana terdapat lsa-type-7 yang meng inject dari network dengan protokol RIP. Type-7 ini akan dibawa hingga menuju R-4
Generate pada ABR - Router4
E. Multi-area
Untuk multi-area, sialahkan cek pada file dokumentasi saya yang. Kemarin sudah dibahas multiarea dan virtuallink.
F. OSPF Fail-Over

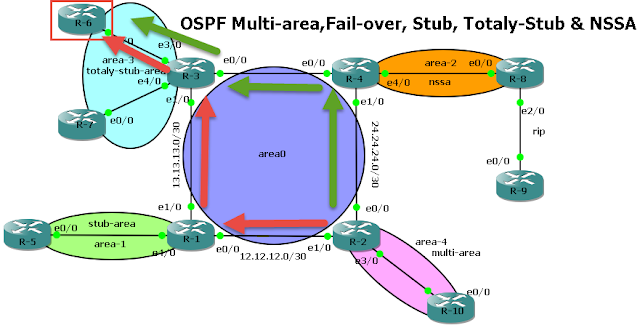

OSPF memungkinkan untuk mencari route lain ketika route utama mengalami masalah. Istilah itu dinamakan fail-over. Sebagai contoh dibawah ini.
Dari R2 ingin menuju keR6
Terdapat 2 jalur alternatif, yakni melalui R4 dan R1
